ECU bench okuma: tezgâhta adım adım

Bench ne demek?

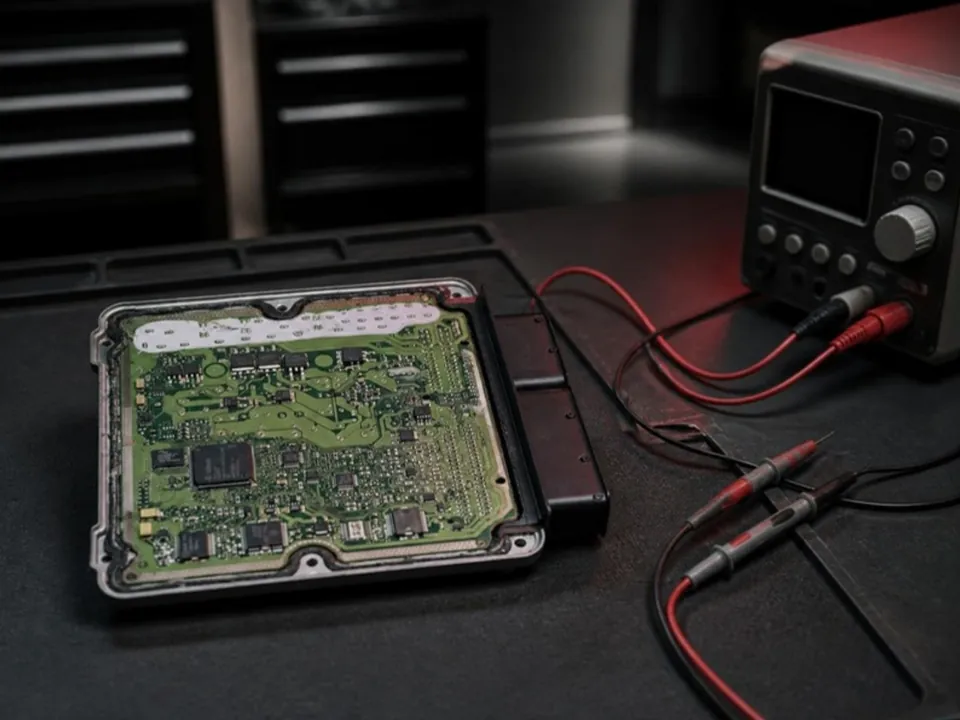

Kelime anlamı tezgâh. Kontrol ünitesi araçtan çıkarılır, atölye tezgâhında bir güç kaynağına ve okuma cihazına bağlanır. Bağlantı ünitenin kendi soketindeki pinlerden yapılır; kapak açılmaz, karta dokunulmaz. Ünite araçtaymış gibi beslenir ve özel bir kipte içindeki veriyi verir. Atölyemizde bu iş için Flex cihazını kullanıyoruz; motor ve şanzıman ünitelerini OBD, bench ve boot yöntemleriyle okuyup yazabiliyor.

Neden OBD'den değil?

OBD soketinden okumak en kolay yoldur, ama her ünite buna izin vermez. Üreticiler yeni yazılım sürümlerinde bu yolu kapatabiliyor; bazı ünitelerde OBD'den yalnızca verinin bir bölümüne ulaşılır. Tezgâhta ise tam yedek alınabilir: işlemcinin belleği ve aracın kimliğini taşıyan bölümler birlikte.

Tezgâh yönteminin de yetmediği üniteler vardır. O durumda kapak açılır ve kart üzerinden bağlanılır; buna boot denir. Daha fazla müdahale gerektirdiği için yalnızca başka yol yoksa başvururuz.

Adım adım

1. Tanıma. Araçtayken ünitenin tipini, donanım ve yazılım numaralarını okuruz. Hangi yöntemin gerektiğini bu belirler ve işe başlamadan size söyleriz.
2. Söküm. Akü ayrılır. Ünitenin soketleri dikkatle çıkarılır; bazı araçlarda ünite hırsızlığa karşı bir kafesle korunur ve onu sökmek ayrı bir iştir.
3. Bağlantı. Ünite tezgâhta, tipine uygun ara kabloyla okuma cihazına ve kararlı bir güç kaynağına bağlanır. Yanlış pine verilen besleme üniteyi yakar; bağlantı şeması iki kez kontrol edilir.
4. Okuma. Tam yedek alınır. Yedek alınmadan hiçbir yazma işlemi yapmayız.
5. Doğrulama. Okunan dosyanın bütünlüğü kontrol edilir ve aracın kaydıyla birlikte saklanır.
6. Yazma. Yazılım yüklenecekse dosya yazılır ve checksum doğrulanır. Checksum, ünitenin dosyanın bozulmadığından emin olmak için yaptığı sağlamadır; tutmazsa ünite çalışmaz.
7. Montaj. Ünite yerine takılır, akü bağlanır, kayıtlar silinir, araç çalıştırılır ve denenir.

Hangi işlerde gerekir?

• Stage 1 ve Stage 2 yazılımda, ünite OBD'den yazmaya kapalıysa
• Arızalı bir ünitenin verisini yenisine aktarırken
• Yarıda kalmış bir yazma işleminden sonra cevap vermeyen üniteyi kurtarırken
• Bazı DSG kontrol ünitelerinin yazılımında

Riskler ve önlemler

Bu iş dikkat ister; biz de riskini saklamıyoruz. Yanlış bağlantı, kararsız besleme ya da yarıda kesilen yazma üniteyi kullanılmaz hâle getirebilir. Önlemlerimiz basit ve katıdır: önce tam yedek, kararlı güç kaynağı, tipe özel kablo, işlem sırasında dokunmamak. Statik elektriğe karşı topraklı çalışırız. Yedek elimizde olduğu sürece yarıda kalan bir yazma geri alınabilir.
